熱塑性聚酰亞胺（TPI）薄膜生產設備干法工藝技術解析

Date：2026/5/26 10:55:09 / Read： / Source：本站

    將PI顆粒直接投入擠出機制備薄膜的干法工藝，是熱塑性聚酰亞胺（TPI）領域極具壁壘的高端核心技術。

    該工藝摒棄傳統溶液流延流程，無需溶劑輔助成型，直接依靠材料自身高溫熔融加工特性完成薄膜制備。但 TPI 剛性分子鏈結構特性突出，工藝落地需攻克多重技術難題。本文從核心設備配置、工藝控制要點、收縮卷邊痛點解決方案三大維度，全面解析 TPI 薄膜干法流延關鍵技術。

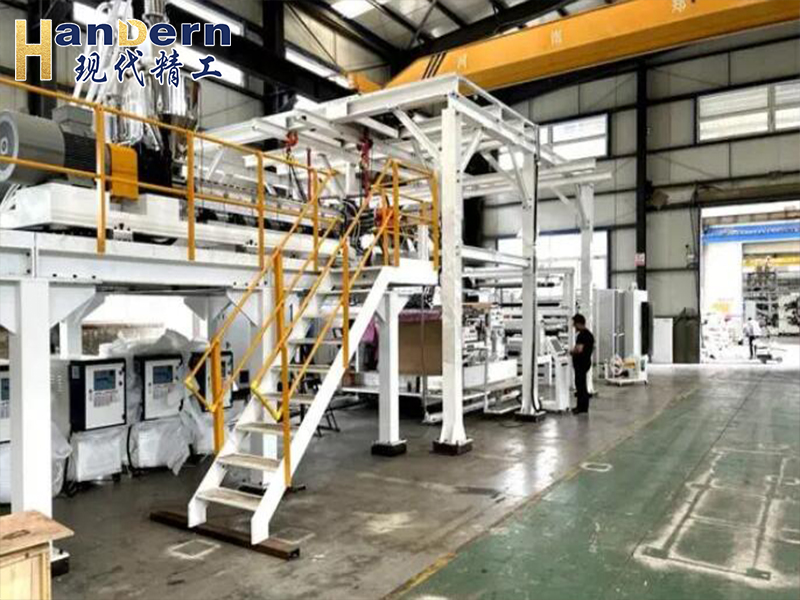

流延拉伸設備

一、核心設備配置：適配超高溫嚴苛工況

    TPI 干法擠出對設備耐高溫、高精度、穩定性要求極高，整套產線各單元均做專項定制升級，構筑適配高溫加工的專業設備體系：

設備單元 詳細配置及技術要求 核心作用
原材料處理 精密真空干燥系統去除TPI顆粒的水分。真空上料機和失重式計量喂料器。 確保原料干燥，為熔融擠出提供穩定料流。
擠出塑化系統 高溫單螺桿擠出機
? 機筒螺桿：采用高溫鎳基合金鋼，保證超350℃下的機械強度與耐腐蝕性。
? 長徑比：達28-32，確保充分塑化。
? 加熱系統：采用高溫油加熱或高性能鑄鋁加熱器配合PID控制。 		實現TPI顆粒在高溫下的穩定熔融和輸送。
過濾與計量 高溫熔體計量泵
高溫換網器。 		消除擠出壓力波動，為后續成型提供穩定料流。
成型核心 特殊設計的T型模頭
? 流道和模唇采用高溫合金，并配備精細加熱系統。
? 模頭角度精密可調，優化熔體與鋼帶的貼合效果。 		將高溫熔體均勻分布并擠出成膜，是控制厚度和降低內應力的第一關鍵點。
輔助貼附系統 高溫風刀系統或邊緣鎖邊裝置。 提供壓縮空氣將熔體貼附在冷卻輥上，抑制熔體自然收縮導致的縮頸。
冷卻定型單元 大直徑鏡面流延輥，內部采用高效的油冷或水冷循環系統。 快速帶走熔體的熱量，使薄膜迅速定型，鎖住分子取向。
后道處理 牽引系統（配備精密張力控制）
在線測厚儀
收卷系統（核心是低張力收卷） 		控制薄膜走向和收卷質量，避免產生新的內應力。
環境控制系統 潔凈廠房內，配備高精度溫濕度控制的空調系統。 為TPI加工提供一個潔凈、穩定的人工環境。


二、工藝核心控制：攻克 "四高" 加工難題


  相較于溶液流延工藝，高粘度、高剛性、高熔點、高溫度敏感性是 TPI 干法流延的四大核心特征，加工工藝窗口極窄，參數控制容錯率極低。

熔融塑化段


    螺桿各段溫度梯度升至 320~400℃，模頭溫度按需進一步上調，確保 TPI 顆粒完全熔融，形成粘度適中、組分均勻的熔體。


    同時嚴控物料高溫停留時長，精準匹配螺桿轉速、背壓等關鍵參數，遵循 "快進快出" 原則，有效避免 TPI 高溫降解變質。


流延冷卻段

    熔體從模頭擠出后，在 10~100mm 氣隙區間內完成高溫至低溫的急劇溫變，快速冷卻定型。受 TPI 剛性分子鏈特性影響，此階段極易積聚巨大內應力，也是薄膜后期收縮、卷邊缺陷產生的核心源頭。

三、成型痛點解析：縮頸與卷邊成因及系統解決方案

    干法工藝生產中，TPI 薄膜常見縮頸縮幅（成品寬度收窄）、邊緣卷邊（邊部增厚翹曲）兩大缺陷，二者相互關聯、多因素疊加導致，需精準溯源、對癥施策。

缺陷核心成因

  1. 縮頸縮幅成因

    熔體黏彈性特性與快速冷卻產生的收縮應力是根本原因。TPI 剛性分子鏈在拉伸過程中高度取向，外力消失后存在極強回彈趨勢；高溫熔體接觸低溫輥筒產生劇烈熱收縮。同時氣隙過長、輥筒速差偏大、熔體溫度過高等工藝參數偏差，均會加劇縮幅問題。

  2. 邊緣卷邊成因

    屬于多重效應疊加結果：薄膜邊緣分子鏈拉伸受力不均，造成厚度與應力分布失衡；熔體出模后產生離模膨脹，邊緣形變尤為明顯；熔體表面張力向內牽拉邊緣，形成弧形翹曲；邊緣增厚部位冷卻速率滯后，進一步加劇內應力分布不均。

系統化解決對策

序號 關鍵措施 針對問題
1. 材料改性 添加剛性納米填料（如納米二氧化硅）或共混，降低材料熱膨脹系數（如PI+20%納米SiO?，CTE可從48降至22 ppm/℃）。
選用分子量分布窄的TPI樹脂，減少低分子量組分。 		材料本征應力、熱失配、離模膨脹
2. 模頭微調 精密調節模頭開度，確保全幅出料均勻。
優化模頭角度，使用帶角度標尺的精密模頭實現數據化管理。
采用自動測厚閉環控制模唇開度。 		擠出料流均勻性、邊緣料流分布
3. 流延貼附 精準調整氣刀的風量、角度，強力吹掃貼附。
增大擠出壓力，抵抗液膜的收縮應力。
采用靜電吸附裝置。 		氣隙、縮幅、邊緣應力效應
4. 冷卻定型 精確控制流延輥溫度，降低熔體與輥筒的溫差。
確保輥面冷卻均勻，消除溫差。 		驟冷熱收縮、內應力積聚
5. 后處理退火 薄膜收卷后，在高于其玻璃化轉變溫度(Tg)但低于熔點的溫度下進行無張力退火。 分子取向內應力（釋放應力、熱定型）
6. 牽引收卷 采用低張力收卷策略，避免產生新的應力。
保持收卷張力恒定，避免忽大忽小。 		卷繞誘導應力
7. 環境控制 嚴格控制生產車間溫度和濕度，消除外部環境應力。 外部熱/濕應力

四、工藝價值總結

    TPI薄膜干法流延工藝的成熟落地，是材料改性、設備定制、工藝調控、環境管控深度融合的系統工程。不僅需要整套產線適配超高溫工況升級，更依賴全流程精細化參數控制與應力精準調控。

    突破干法工藝技術壁壘后，TPI 薄膜將具備熱固性 PI 無法比擬的優勢，可支持熱成型、焊接等二次深加工，廣泛適配柔性電子、航空航天、高端絕緣材料等領域，為高端高性能新材料應用提供核心支撐。
